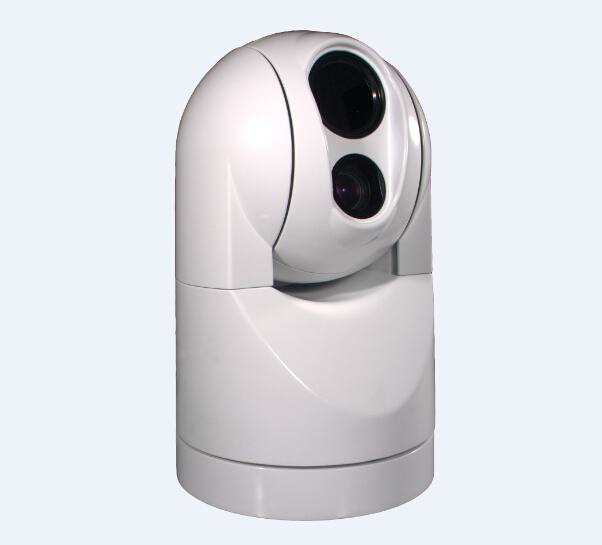

船舶夜視助航
獨有結構特性
l 機體由鋁合金材料制成，堅固、密封。機身十分輕巧，可安裝在船上任何位置。
l 攝像機窗口采用5mm厚的光學玻璃；熱像儀窗口采用5mm厚的單晶鍺玻璃鍍高硬炭膜。
簡便多種的安裝方式
l 有2種安裝方式選擇：正向安裝和倒掛安裝。
l 安裝方式通過OSD菜單設置。設置好安裝方式后，
圖像及控制方向?qū)⒆詣臃?/span>轉。
一體化構成
l 內置低照度、高清晰、36倍一體化攝像機。低照度攝像機，只要有少量的光線，就可以使用。它可以提高在光線昏暗條件下的航行能力。
l 內置高性能非致冷紅外熱像儀，最適合在漆黑的夜晚航行時使用，無需任何光線即可產生清晰紅外圖像。
l 內置陀螺穩定系統，使得船在風浪中行駛時圖像輸出平穩。
l 內置加熱器，可在 -25°C 到 +55°C 溫度范圍內工作。
l 內置除霜器，鏡頭透窗安裝有除霜裝置，使得它在任何環境中，熱像儀鏡頭和攝像機鏡頭也能保持清晰，輸出高品質的圖像。
專供惡劣的海洋環境中使用
l 防護性能達到IP66等級。
l 可在 -25°C 到 +55°C 溫度范圍內工作。
l 可有效地防止海水腐蝕
l 內置浪涌及雷擊保護裝置。
云臺基本特性：
l 精密電機控制，運行平穩，定位準確，反應靈敏。
l 水平轉動360°，俯仰轉動±90°。可使船長對周圍情況了如指掌。
l 水平控制速度0.5--40°/秒。
l 俯仰控制速度0.5--20°/秒。
l 預置目標速度：水平40°/秒、俯仰20°/秒。
l 水平自動掃描速度1°—20°/秒可設置，水平、俯仰限位可設置。
l 削蘋果掃描速度：水平1°—40°/秒、俯仰1°—20°/秒，水平、俯仰限位可設置。
內置解碼器特性：
l 集成多協議解碼控制器：PELCO-P/D協議，RS-422。
l 內置OSD菜單，攝像機、云臺功能可設置。
l 軟地址設置。
l 成比例變速功能：云臺速度與變焦鏡頭的深度成比例不斷下降。
l 可設置虛擬零位。
l 具有水平自動掃描功能，俯仰角度能設置。
l 具有削蘋果掃描功能。
l 8個預置位，預置位精度 ± 0.10
l 2路報警輸入一路輔助輸出
l 2路視頻輸出： 一路輸出端口提供熱像儀生成的視頻信號輸出，另一路輸出端口可供熱像儀和低照度攝像機的視頻輸出（通過遠程控制鍵盤HX-KEY10切換）。因此，可顯示在一個或兩個視頻顯示器上。
l 具有指南針功能，支持NMEA0813，NMEA2000協議，可以接受指南針數據顯示在屏幕上，可在遼闊的海洋上為船舶指引方向
屏幕菜單特性：
l 內置英文菜單。
l 具有菜單密碼保護功能。
l 可編輯輸入用戶名、攝像機位置、預置位等標題。
l 可通過菜單設置、調用、刪除預置位，預置位巡視，設置。
l 屏幕可顯示用戶名、攝像機位置、預置位標題，轉臺方位等信息。
l 標準的海事圖標顯示
圖像定格（視頻凍結）功能
l 用戶可控制當前圖像使之定格在屏幕上。便于更加仔細地查看屏幕上的某些物體。
電子變焦
l 熱像儀配具有電子變焦功能。只需將操縱桿控制裝置上的控制旋鈕按順時針方向轉動，便可對熱像啟用 2 倍電子變焦。返回再按順時針方向轉動可啟用 4 倍變焦。將控制旋鈕按逆時針方向轉動可返回 2 倍變焦，返回再按逆時針方向轉動則取消變焦。
遠程控制鍵盤（HX-KEY10）
l HXC-20系列的標準配置配備了一個遠程控制鍵盤（HX-KEY10），可用來操縱云臺及攝像機。同時用戶根據需要還可以選購多個控制鍵盤（HX-KEY10），它們可用來在船上的多個不同位置控制云臺及攝像機。
l 采用三維控制桿，LCD顯示操作狀態，使用PELCO-D協議，控制命令代碼經RS422接口（RJ45網絡接口）輸出，對攝像機(或云臺)轉動、變焦、聚焦及攝像機參數設置。鍵盤帶背光功能，鍵盤和 LCD的背光亮度可調節。
l HX-KEY10完全密封，以便在海上環境中使用。防護等級達到 IP66 標準。
控制碼分配器
l HXC-20系列的標準配置配備了一個控制碼分配器（HX-MP2），HX-MP2可同時連接4個控制鍵盤及4個HXC-20轉臺。有8個RJ45網絡接口，其中4個接口用于接控制鍵盤，另四個接HXC-20轉臺。
HX-MP2完全密封，以便在海上環境中使用。防護等級達到 IP66 標準。
產品型號 | HXC-20A35-V1 | HXC-20B35-V2 | HXC-20B50-V3 | HXC-20A-V0 | |
熱成像儀成像性能 | |||||
探測器類型 | 焦平面陣列，非制冷氧化釩 (Vox) | 無 | |||
像素 | 320X240 | ||||
視場角 | 20°（水平）x 15 ° （垂直） | 20°（水平）x 15° （垂直） | 14°（水平）x 11 ° （垂直） | ||
鏡頭 | 35mm | 35mm | 50mm | ||
圖像幀頻 | 8.3 Hz PAL / 7.5 Hz NTSC | ||||
電子變焦 | 4X | ||||
熱靈敏度 | < 50 mK（在 f/1.0 光圈，+25°C 時） | ||||
光譜范圍 | 7.5 - 13.5 μm | ||||
調焦 | 固定 | 固定 | 電動 | ||
低照度攝像機 | |||||
探測器類型 | 無 | 1/4” HAD CCD | |||
線分辨率 | 752（水平）x582（垂直） | ||||
最低照度度 | 0.1LUX/F1.4 | ||||
水平視場角 | 57.8°（變倍1X），1.7°（變倍X36） | ||||
鏡頭變倍 | 36X | ||||
電子變焦 | 10X | ||||
云臺參數 | |||||
方位角范圍 | 360° 連續 | ||||
仰角范圍 | +90 / - 90° | ||||
水平控制速度 | 0.5°—40°/秒 | ||||
俯仰控制速度 | 0.5°—20°/秒 | ||||
水平預置位速度 | 40°/秒 | ||||
俯仰預置位速度 | 20°/秒 | ||||
預置位數 | 8個 | ||||
圖像顯示 | |||||
視頻輸出1 | PAL 制熱像或者 NTSC 制熱像 | ||||
視頻輸出2 | PAL 制熱像和低照度圖像或者 NTSC 制熱像和低照度圖像 | ||||
接口類型 | BNC含BNC-to-RCA 轉換頭的接口，用于視頻輸出，防水，封閉 | ||||
電源 | |||||
供電要求 | 12—24VDC，接線不分正負。 | ||||
功耗 | 標準功耗為 25 W，最大功耗為 50 W（在加熱器工作時）；待機模式下為 10 W。 | ||||
圖像穩定系統 | |||||
陀螺穩定器 | 有 | ||||
環境條件 | |||||
工作溫度范圍 | -25°C 至 +55°C | ||||
存儲溫度范圍 | -40°C 至 +85°C | ||||
防護等級 | IP66 | ||||
沖擊 | 垂直 15 g；水平 9 g | ||||
振動 | IEC 60945; Mil-Std-810E | ||||
鹽/霧 | IEC60945 | ||||
風速 | 100節 | ||||
自動窗口除霜 | 標準 | ||||
窗口除冰 | 標準 | ||||
閃電防護 | 標準 | ||||
電磁干擾 | IEC 60945 | ||||
物理特性 | |||||
尺寸（直徑 x 高) | Ф234mm x397mm(HXC-20) | ||||
重量（約） | 11 Kg(HXC-20) | ||||
裝運尺寸（長 x 寬 x 高) | 40cm x 40cm x59cm | ||||
裝運重量 | 15Kg | ||||
機體顏色 | 白色 | ||||
組件 | |||||
標準組件 | HXC-20A 或 HXC-20B系統，帶1米輸出電纜線， 用戶操作手冊、用戶安裝手冊、安裝附件。 | ||||
選裝組件 | 遠程控制鍵盤HX-KEY10 | ||||
碼分配器HX-MP2：4路輸入，4路輸出；RS-422數據，RJ-45接口；HX-MP2-4：4路輸入，4路輸出；RS-422數據，RJ-45接口 | |||||
5類屏蔽雙絞線，兩端帶RJ45接頭，長度8m或25m | |||||
視頻信號線，長度8m | |||||
視頻信號線，長度25m | |||||
安裝轉接盤 | |||||
